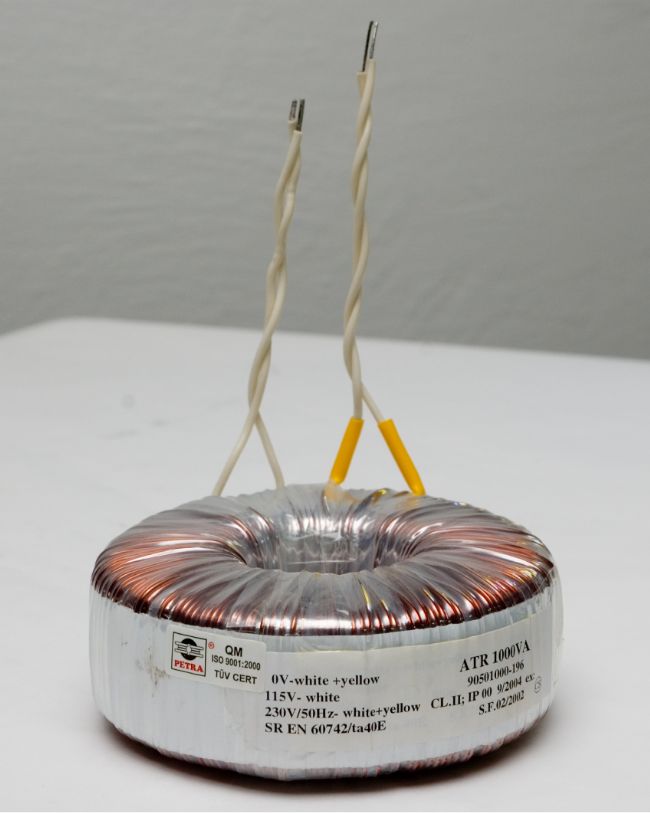

Transformatoare Toroidale Monofazate: Autotransformatoare
01
Monofazate
Autotransformatoare
Autotransformatoarele conform cu SR EN 61558-2-13 sunt transformatoare in care tensiunile primare si secundare deriva dintr-o infasurare comuna.
Puterea miezului se calculeaza cu relatia:
Puterea miezului (VA) = (Vmax – Vmin) / Vmax x Puterea nominala (VA), unde:
Vmax si Vmin sunt valorile maxime si minime ale tensiunii primare nominale sau tensiunii secundare nominale.
Aplicatii:
- Autotransformatoarele sunt folosite pentru aplicatiile care nu necesita separatie galvanica intre înfasurarile de intrare si cele de iesire.
- Comparativ cu transformatoarele izolate, in acest caz se poate obtine o reducere semnificativa in marime si greutate.
Caracteristici tehnice:
- frecventa pana in 500 Hz;
- tensiune primara pana in 1000 V;
- tensiune secundara pana in 1000 V;
- puterea miezului pana in 10 kVA.
Seria de autotransformatoare avand U1n=230 V si U2n=110 V, f = 47¸63 Hz
| Putere [VA] | Dimensiuni Dext X H [mm] |
|---|---|
| 100 | 87 X 40 |
| 200 | 93 X 48 |
| 400 | 125 X 45 |
| 600 | 124 X 57 |
| 1000 | 147 X 60 |
| 1500 | 174 X 61 |
| 2000 | 175 X 68 |
| 4000 | 227 X 80 |
| 5000 | 241 X 82 |
| 10000 | 294 X 103 |
| 20000 | 362 X 117 |
Datele din tabel sunt valori tipice si pot fi modificate fara notificare prealabila.
Alte dimensiuni se realizeaza la cerere.
Alte Transformatoare Monofazate:
02
Trifazate
Caracteristici tehnice:
Constructie deschisa impregnate
Tensiuni: la cerere
Frecventa: 50-60 Hz
Grad de protectie: IP 00, Clasa de protectie electrica: I sau II.
03
Personalizate
Va rugam sa completati acest formular pentru a ne transmite rapid o cerere de oferta, o comanda sau pentru a solicita suport tehnic pentru proiectele dvs. Daca doriti un alt produs decat cele din gama de transformatoare toroidale va rugam sa completati in casuta "Alte cerinte".
Veti primi raspunsul nostru in maxim 24 h.
