Sisteme de fixare pentru transformatoare toroidale

Pentru montarea corecta a transformatorului în circuit se vor citi cu atentie datele de pe eticheta unde sunt înscrise culorile pentru identificarea tensiunilor si terminalelor, pentru primar si secundar.

ATENTIE! Este important ca transformatorul sa fie montat în asa fel încât surubul de strângere si sasiul metalic sa nu formeze împreuna cu o alta piesa metalica o cale de curent si deci o spira în scurtcircuit pentru transformator.

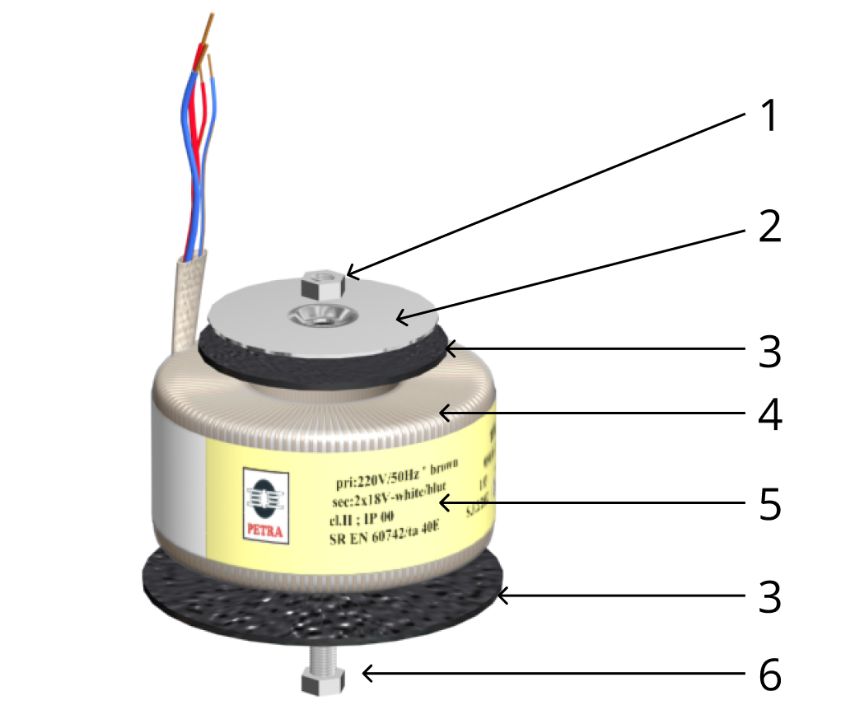

Aceasta situatie va conduce la distrugerea transformatorului. Cel mai simplu mod de montare orizontala a transformatorului, prezentat în figura de mai jos, este cel în care se foloseste o flansa metalica, doua discuri din cauciuc si un surub de strângere.

1. Piulita de strangere

2. Flansa metalica ambutisata

3. Disc de cauciuc

4. Transformator

5. Eticheta

6. Surub de prindere
