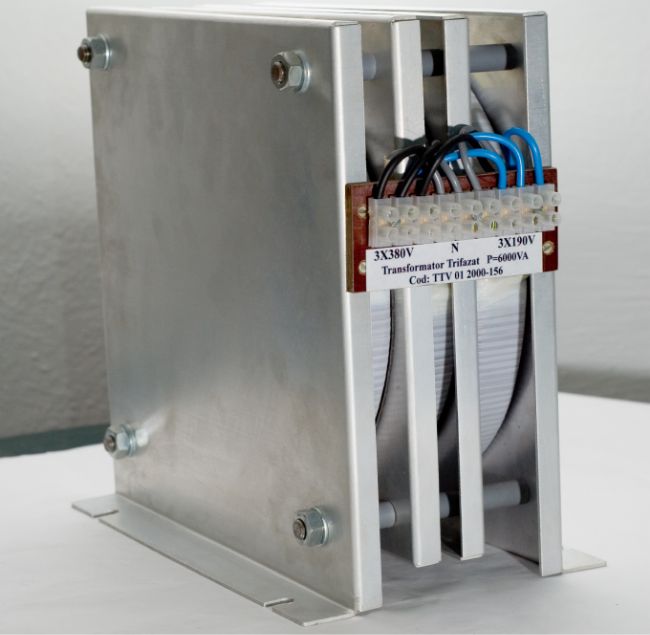

Transformatoare Toroidale Trifazate

Trifazate

Caracteristici tehnice:

Constructie deschisa impregnate;
Tensiuni: la cerere;
Frecventa: 50-60 Hz;
Grad de protectie: IP 00;
Clasa de protectie electrica: I sau II;
Clasa de izolatie: B sau F;
Ecran de protectie între primar si secundar;
Tip de conexiune: la cerere;
Surub de masa;

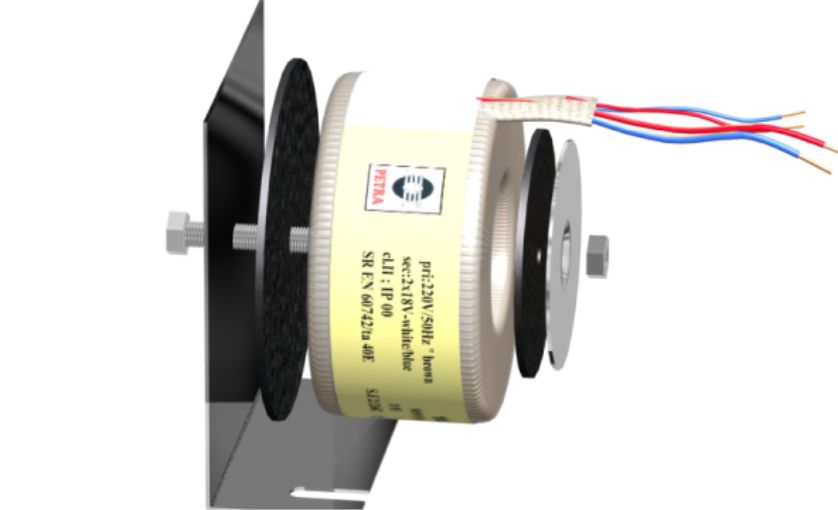

Sistem de fixare: vertical sau orizontal.

Aplicatii:

Sisteme de conversie c.a. / c.c.;
Izolarea si coborarea tensiunilor.

Cod	Putere [VA]	Dimensiuni [MM]			Masa [KG]
		L	I	h
TTV 100L 0 001	100	144	100	100	2.07
TTV 120L 0 001	120	188	100	100	2.31
TTV 150L 0 001	150	188	100	100	2.71
TTV 250L 0 001	250	197	120	120	3.60
TTV 300L 0 001	300	206	120	120	4.15
TTV 450L 0 001	450	258	120	120	5.61
TTV 600L 0 001	630	224	220	165	7.33
TTV 750L 0 001	750	233	220	165	9.24
TTV 1000L 0 001	1000	224	220	165	9.88
TTV 1000N 0 001	1000	312	220	165	11.57
TTV 1200L 0 001	1200	236	280	210	14.60
TTV 1200N 0 001	1200	312	220	165	11.87
TTV 1600L 0 001	1600	241	280	210	16.47
TTV 1600N 0 001	1600	321	220	165	15.66
TTV 2000N 0 001	2000	342	280	210	21.59
TTV 3000L 0 001	3000	236	400	300	29.07
TTV 3000N 0 001	3000	395	280	210	25.14
TTV 3500L 0 001	3500	390	280	210	29.12
TTV 3500N 0 001	3500	390	280	210	29.12
TTV 4000L 0 001	4000	430	280	210	34.71
TTV 5000L 0 001	5000	298	400	300	40.18
TTV 6300L 0 001	6300	320	400	300	47.03
TTV 6300N 0 001	6300	439	300	250	47.24
TTV 7500L 0 001	7500	364	400	300	57.46
TTV 7500N 0 001	7500	434	300	250	55.03
TTV 10000L 0 001	100000	395	400	300	64.70
TTV 10000N 0 001	10000	530	400	300	88.86
TTV 12000N 0 001	12000	530	450	350	95.00
TTV 15000N 0 001	15000	530	450	350	102.67
TTV 20000N 0 001	20000	550	450	350	115.00
TTV 22000N 0 001	22000	560	500	400	145.00
TTV 25000N 0 001	25000	570	500	400	163.00
TTV 30000N 0 001	30000	570	500	400	179.00

Datele din tabel sunt valori tipice si pot fi modificate fara notificare prealabila.

Alte dimensiuni se realizeaza la cerere.

Monofazate

Transformatoare de separare a circuitelor

Transformatoarele de separare a circuitelor, conform SR EN 61558-2-4, sunt transformatoare avand o putere nominala care nu depaseste 10kVA, o tensiune primara nominala care nu depaseste 1000 V c.a. si …

Transformatoare de securitate

Transformatoarele de securitate, conform SR EN 61558-2-6, sunt transformatoare avand o putere nominala care nu depaseste 10kVA, o tensiune primara nominala care nu depaseste 1000 V c.a., o frecventa nominala …

Transformatoare de comanda

Transformatoarele de comanda, conform SR EN 61558-2-2, sunt transformatoare cu o tensiune primara pana la 1000 V c.a. cu frecventa nominala pana la 500 Hz si …

Transformatoare pentru aparatura medicala

Aceste transformatoare sunt proiectate pentru aplicatii medicale si sunt conform cu SR EN 61558-2-15 si SR EN 60601. Ele indeplinesc cerintele standardelor specificate legate de protectia …

Autotransformatoare toroidale

Autotransformatoarele toroidale conform cu SR EN 61558-2-13 sunt transformatoare in care tensiunile primare si secundare deriva dintr-o infasurare comuna. Caracteristici tehnice: frecventa pana in 500 Hz …

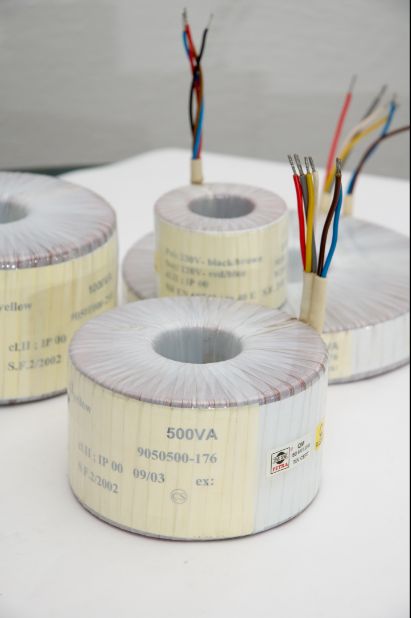

Produse transformatoare toroidale monofazate

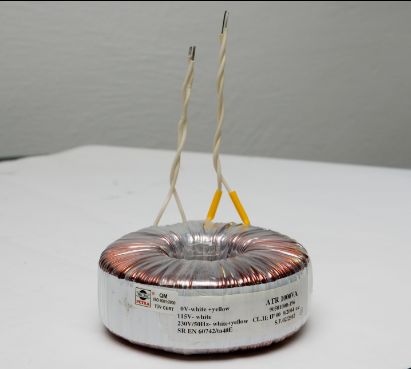

Produse transformatoare toroidale monofazate autotransformatoare

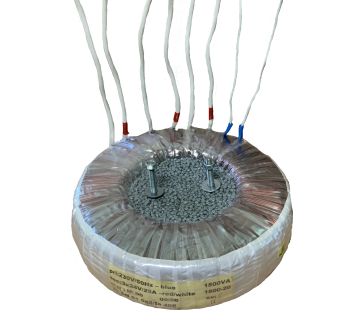

Personalizate
